Роль тарелок в ректификационной колонне

Тарелки являются ключевыми элементами конструкции ректификационных колонн, обеспечивающими процесс разделения жидких смесей на компоненты. Эти устройства создают условия для многократного контакта паровой и жидкой фаз, что необходимо для эффективной ректификации.

Основные функции тарелок

Типы тарелок и их особенности

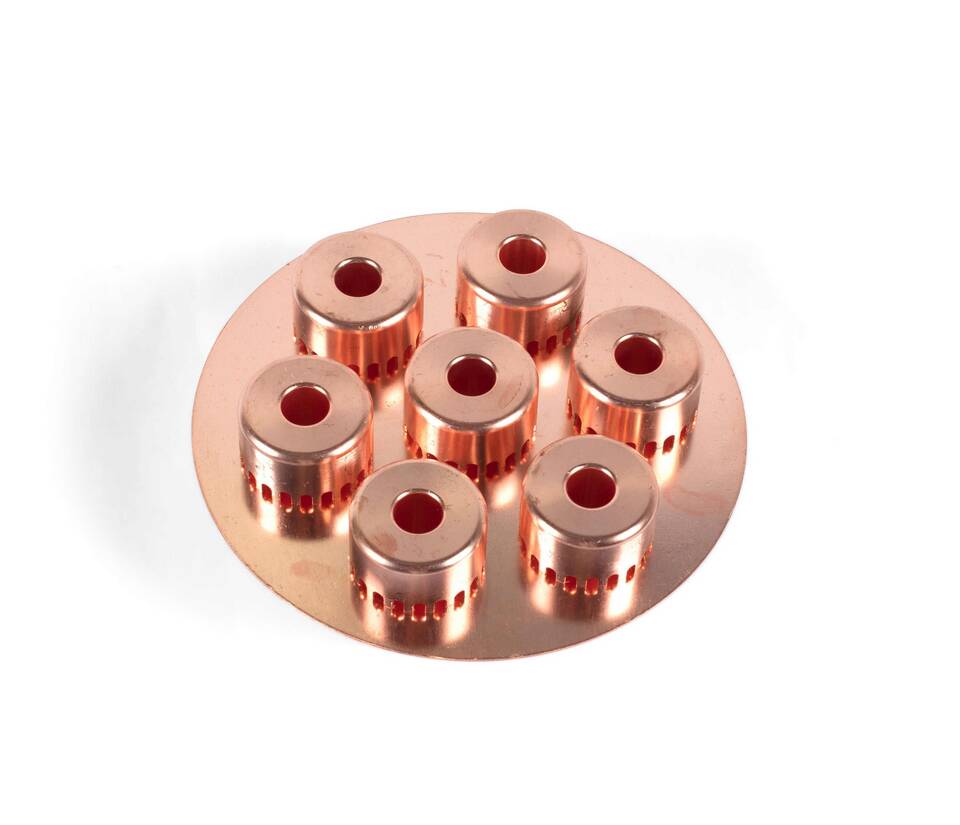

1. Колпачковые тарелки

• Состоят из колпачков с прорезями
• Обеспечивают равномерное распределение пара
• Устойчивы к загрязнениям
• Имеют высокое гидравлическое сопротивление

2.Ситовые тарелки

• Перфорированная поверхность с отверстиями
• Низкое гидравлическое сопротивление
• Высокая эффективность при малых нагрузках
• Склонны к засорению

3.Клапанные тарелки

• Оснащены подвижными клапанами
• Автоматически регулируют проходное сечение
• Работают в широком диапазоне нагрузок
• Сложны в изготовлении

Принцип работы тарельчатой колонны

1. Пар поднимается снизу вверх через отверстия в тарелках
2. Жидкость стекает сверху вниз, проходя через переточные устройства
3. На каждой тарелке происходит частичная конденсация паров
4. Легколетучие компоненты концентрируются в верхней части колонны
5. Тяжелые фракции собираются в кубовой части

Критерии эффективности тарелок

Факторы, влияющие на работу тарелок

• Физико-химические свойства разделяемой смеси
• Конструкционные материалы тарелок
• Геометрические параметры колонны
• Режим работы установки
• Качество монтажа и обслуживания
